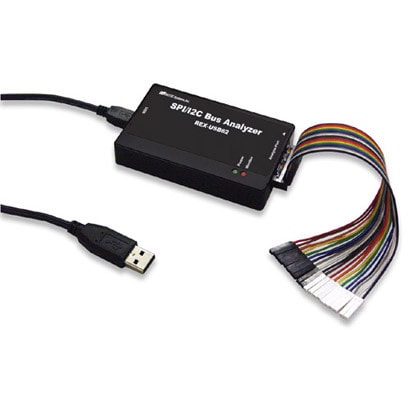

USB接続 SPI/I2C アナライザー REX-USB62

ラトックシステム RATOC SYSTEMS
REX-USB62は、SPIバスまたはI2Cバスを経由しておこなわれる、ホストとデバイス間の通信をパソコンでアナライズするための機器とアプリケーションのセットです。本製品をUSBポートに接続し、添付のアプリケーションを起動すると、パソコンでSPI/I2C通信をアナライズすることができます。
希望小売価格：￥129,800
価格：￥111,030（税込）（希望小売価格より￥18,770の値引き）
ゴールドポイント：11,103 ゴールドポイント（10％還元）（￥11,103相当）
お届け日：お取り寄せ
日本全国配達料金無料
メーカー：ラトックシステム
販売開始日： 2014/07/03
お取り扱い： のお取り扱い商品です。

カテゴリランキング

店舗受け取りが可能です
マルチメディアAkiba、マルチメディア梅田、マルチメディア博多にて24時間営業時間外でもお受け取りいただけるようになりました

ラトックシステム RATOC SYSTEMS USB接続 SPI/I2C アナライザー REX-USB62 の 商品概要

  • USB2.0に簡単接続

    パソコンのUSB2.0ポートに簡単接続。※USB1.1、Full Speedなど、Hi-Speed以外に接続した場合は動作しません。

  • SPI/I2Cバス上のデータをキャプチャ

    SPI/I2Cバス上のキャプチャデータは、添付のアナライザアプリケーションで表示します。

  • アナライザモード、トランザクション・タイミングを表示

    本製品では、モニタモードとアナライザモードの２つのモードを用意。使用したい機能によってモードを使い分けます。モードの切替は、添付のソフトウェア「モード切替ツール」で簡単におこなえます。アナライザモードでは、SPI/I2Cバス上のデータを、指定した周波数でサンプリングします。トランザクション単位の波形表示したり、I2C通信でタイミングのチェックをする場合に指定します。

  • モニタモード、フリーランキャプチャと表示が可能

    モニタモードでは、SPI/I2Cバス上のデータを、ハードウェアデコードします。このモードでは、リングバッファを使用した、フリーランキャプチャがおこなえます。

  • 最大100mAの電源出力が可能

    本製品からデバイスへ、最大100mAまでの電源供給が可能。電圧は、1.8V、2.5V、3.3V、5.0Vに対応。単体で動作するデバイスなど、ホスト側で電源を用意できない時に便利です。

ラトックシステム RATOC SYSTEMS USB接続 SPI/I2C アナライザー REX-USB62 の商品スペック

商品仕様
バスインタフェース：
・パソコン側/USB2.0 Hi-Speed※Hi-Speed以外に接続した場合、動作しません。
・被測定バス側/SPI、I2C
※I2Cは2チャンネルのモニタが可能。ただし同時測定はできません。
接続コネクタ：パソコン側/USB Mini Bコネクタ、被測定バス側/2.54ピッチ 20ピンコネクタ
キャプチャモード：モニタモード/アナライザモード
対応バススピード：モニタモード/SPIバス24MHz・I2Cバス1MHz、アナライザモード/SPIバス16MHz・I2Cバス4MHz
電源電圧：＋5V （USB バスパワーから取得）
外形寸法・重量：本体部95mm（L）×58mm（W）×18mm（H）
重量：約59g（ケーブル含まず）
内容：REX-USB62本体、USB A-mini Bケーブル（約1m）、SPI/I2Cばら線ケーブル、ソフトウェアCD-ROM 、保証書（1年間）
添付ソフトウェア：RATOC SPI-I2C Analyzer（アナライザアプリケーション）、モード切替ツール、ドライバソフトウェア
対応機種：USB2.0ポートを装備したWindowsPC
推奨スペック：CPU/マルチコアCPU2GHz以上、メインメモリ：2GB、HDD：2GB以上の空き
対応OS：Windows 8.1、Windows 8、Windows 7、Windows Vista（SP1以降）、Windows XP（SP3以降）※32ビット/64ビット両対応
