非絶縁型高精度アナログ出力ボード AO-1604L-LPE

販売を終了しました

    • コンテック CONTEC 非絶縁型高精度アナログ出力ボード AO-1604L-LPE

非絶縁型高精度アナログ出力ボード AO-1604L-LPE
100000001002610815

コンテック CONTEC

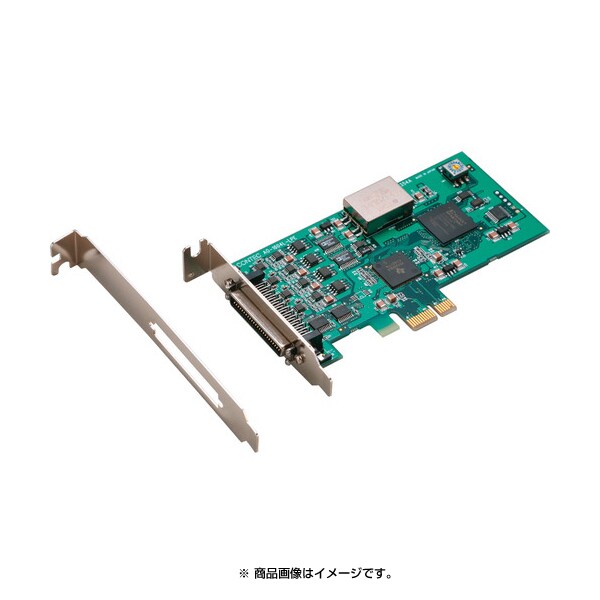

非絶縁型高精度アナログ出力ボード AO-1604L-LPE

コンテック CONTEC
希望小売価格：￥58,960
販売終了時の価格： ￥58,950（税込）（希望小売価格の0％引き）
メーカー：CONTEC
販売開始日： 2015/01/26（販売終了商品）
お取り扱い： のお取り扱い商品です。

カテゴリランキング

販売を終了しました

お気に入りに登録する

コンテック CONTEC 非絶縁型高精度アナログ出力ボード AO-1604L-LPE の 商品概要

  • ソフトウェアやパソコンの動作状況に依存せずにアナログ出力が可能です。

    FIFOまたはRING形式として使用できるバッファメモリ(出力1k Word)を搭載し、ソフトウェアやパソコンの動作状況に依存せずにアナログ出力が可能です。

  • アナログ出力の校正が可能なソフトウェア校正機能搭載しています。

    煩わしいジャンパ設定はありません。また、工場出荷時の調整情報とは別の調整情報を記憶することができ、使用環境に応じた調整情報を持つことができます。

  • デジタルフィルタを備えています。

    アナログ出力の外部制御信号、デジタル入力信号、カウンタ入力信号には、チャタリングなどを防止することのできるデジタルフィルタを備えています。

  • Low Profile対応

    Low Profileサイズスロット、スタンダードサイズスロット(添付ブラケットにて交換)に対応しています。

コンテック CONTEC 非絶縁型高精度アナログ出力ボード AO-1604L-LPE の商品スペック

その他 ●アナログ出力
・絶縁仕様：非絶縁
・出力チャネル数：4ch
・出力レンジ：バイポーラ±10V
・最大出力電流：±3mA
・出力インピーダンス：1Ω以下
・分解能：16bit
・非直線性誤差※：±5LSB
※非直線性誤差は周囲温度が0℃、50℃の場合、最大レンジの0.1％程度の誤差が生じることがあります。
・変換速度：10μsec ［100KSPS］※
※SPS = Samplings Per Second 1秒間に変換できるデータ数を示します。
・バッファメモリ：1k Word
・変換開始条件：ソフトウェア/外部トリガ
・変換終了条件：回数終了/外部トリガ/ソフトウェア
・外部スタート信号：LVTTLレベル（立ち上がり/立ち下がり信号エッジをソフトウェアで選択）デジタルフィルタ（1μsecをソフトウェアで選択）
・外部ストップ信号：LVTTLレベル（立ち上がり/立ち下がり信号エッジをソフトウェアで選択）デジタルフィルタ（1μsecをソフトウェアで選択）
・外部クロック入力：LVTTLレベル（立ち上がり/立ち下がり信号エッジをソフトウェアで選択）
●デジタル入出力
・入力点数：非絶縁入力4点（LVTTLレベル正論理）
・出力点数：非絶縁出力4点（LVTTLレベル正論理）
●カウンタ
・チャネル数：1ch
・カウント方式：アップカウント
・最大カウント数：FFFFFFFFh（バイナリデータ、32bit）
・外部入力点数：LVTTLレベル2点（Gate/Up）、Gate（Highレベル）、Up（立ち上がりエッジ）
・外部出力点数：LVTTL レベル1点、カウンタ一致出力（正論理/パルス出力）
・応答周波数：10MHz（Max.）
●共通部分
・I/Oアドレス：64ポート占有
・割り込みレベル：エラーおよび各種要因、1点/INTA
・使用コネクタ：50ピンミニチュアリボンコネクタ、10250-52A2JL［3M製］相当品
・消費電流：3.3VDC 400mA、12VDC 250mA
・使用条件：0 - 50℃ 10 - 90％RH（ただし、結露しないこと）
・バス仕様：PCI Express Base Specification Rev. 1.0a ×1
・外形寸法（mm）：121.69（L）×67.90（H）
・ボード本体の質量：60g
