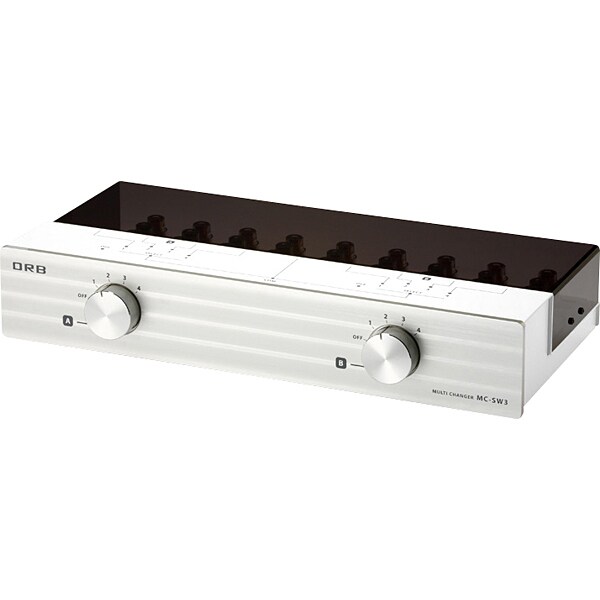

オーブオーディオ ORB Audio 4ch パワーアンプ・スピーカーセレクター(4IN4OUT/1IN8OUT) MC-SW3i の 商品概要

• 製品特長

  ・高級金メッキ仕様マルチバインディングポスト採用でケーブル直接（8sq）、バナナプラグ、Ｙラグ（8mm）での接続が可能。マルチバインディングポストは接点部に別途リングがあり、配線取り付け時に線がねじれない機構となっていますので、ケーブルに負担がかかりません。天面にマルチバインディングポストを設けることで、配線を容易にしました。
  ・ロータリースイッチには銀メッキ接点を採用。
  ・ノンショーティング切替え方式を採用。
  ・±両極性同時切替え方式を採用。
  ・内部配線には「ORB INNOVA TS7」を採用し、等長配線しています。
  ・制振効果の高い厚板筐体は音質に悪影響な振動と外来ノイズを遮断。
  ・パネルはアルミニウムをＯＲＢ独自の表面加工を施した高級感溢れる外観。
  ・端子部には短絡防止、防塵用の保護カバーを採用。マグネット式で着脱可能です。
  ・インシュレーター部はお好みのインシュレーターに交換可能。

• 入出力端子(マルチバインディングポスト)への接続例

  ケーブル芯線での直接接続、Yラグ(8mm)での接続、バナナプラグでの接続に対応しています。

• 使用例

  ・4in/4out として使用する場合
  (1)入出力端子A-1～4(又はB-1～4)に最大4組アンプを接続します。
  (2)入出力端子B-1～4(又はA-1～4)に最大4組のスピーカーを接続します。
  (3)COM端子には接続しません。

  ・1in/8out として使用する場合
  接続方法1
  (1)入力端子COMにアンプを接続します。
  (2)入出力端子A-1～4、B-1～4に最大8組のスピーカーを接続します。
  接続方法2
  (1)入力端子COMにアンプを接続します。
  (2)入出力端子A-1～4(又はB-1～4)に最大4組のメインスピーカーを接続し、入出力端子B-1～4(又はA-1～4)に最大4組のツィーターを接続します。
