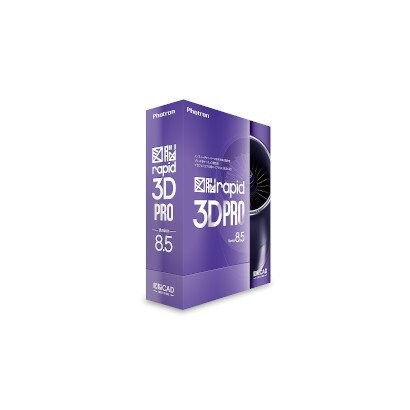

図脳RAPID3DPRO Ver.8.5 [PCソフト]

フォトロン PHOTRON 図脳RAPID3DPRO Ver.8.5 の 商品概要

• サーフェスモデリングとソリッドモデリングを融合したプロフェッショナル版 3次元CAD

  直感的な操作で、ソリッド（立体形状）はもちろん、サーフェス（曲面）も生成・編集でき、曲面評価やヒーリング用の修正機能など、本格的な業務に対応できる機能も搭載しています。
  図脳RAPID3DRPOは社団法人コンピュータソフトウェア協会の主催する3次元CAD利用技術者試験の推奨CADとして認定されています。

  優れたサーフェスモデリング機能
  ●直感的な操作でサーフェス生成
  2次元の線を利用して、直感的な操作で、サーフェス（曲面）を生成できます。
  「押出し」「軌道押出し」のほか、複数の断面線や軌道を利用するなど、豊富なバリエーションでは、サーフェス（曲面）の生成が可能です。
  ●曲面の延長、オフセットも自由自在
  曲面の延長やオフセットが、ワンコマンドで簡単におこなえます。
  ●曲面の局所変形
  形状の頂点や線・面などを、マウス操作や数値入力で移動して、曲面をリアルタイムに変形できます。複雑な曲面を直感的に生成できます。
  ●サーフェスとソリッドの完全融合
  サーフェス（曲面）を、あたかも厚みを持ったソリッド（立体形状）を扱う感覚で利用可能。
  サーフェスモデルでソリッドモデルを切断することで、意匠的な曲面を作成できます。
  ●強力なフィレット（丸め）機能
  頂点ごとにフィレットの生成方法を指定できる頂点フィレット設定や、始点から終点の間で径が自由に変化する徐変フィレットなどのコマンドを搭載しています。
  多彩なコマンドで、エッジの集中する箇所でも、滑らかなフィレットを生成できます。

  曲面の評価とヒーリング
  ●多彩な曲面評価機能を搭載
  等高線表示、曲面・胸腺の連続線表示、ゼブラシェーディングや環境マップシェーディングなどによる曲面の評価が可能です。
  ●ヒーリング機能による曲面の修正
  曲面や稜線の幾何情報変更や連続性修正、不整合な曲面の貼り直しなどをおこなえます。

• 基本機能/高精度なモデリング性能と直感的な操作性

  図脳RAPID3Dは次のような用途に適しています。
  ・機構部品、冶具などシンプルな形状のモデリング
  ・部品点数の少ない機器、装置のモデリング
  ・他社や他部門で作られたモデルの閲覧や計測
  ・精度が求められる加工データの作成
  ・イラスト作成や、プレゼン用データの作成
  ・高価な3次元CADを購入する前の評価

  本格的なソリッドモデリング
  ●押出しや回転によるモデル作成
  2次元図形に厚みや回転をつけることで、簡単に3次元モデルを作成できます。
  円錐・直方体などの3次元基本図形も豊富に搭載しています。2次元CADで作成したデータをもとにして作成することも可能です。
  ●便利なモデリング機能
  穴の作成や、薄肉化（くり貫き）、ボス／リブの作成などをワンコマンドで簡単におこなえます。
  ●多彩な機能で自由度の高いモデリング
  重なり合った複数のモデルを合成する「集合演算（和・差・積）」や、複数の形状の干渉部分を自動で削除する「干渉除法」、「相互分割」などの機能を搭載しています。
  ●パラメトリック変形機能
  寸法拘束を利用したパラメトリック変形が可能です。
  ●2DCADのノウハウを継承
  2DCAD「図脳RAPID」で培った操作性を継承し、補助線を利用した2DCADライクなモデリングが可能です。

  3次元モデルの評価機能
  ●3次元計測機能
  モデルデータの体積、重心、表面積や、3次元空間上での2点間距離、交差角度、点座標情報などの計測が可能です。
  ●断面の確認機能
  モデルを任意の位置で実際に切断したり、切断せずに断面形状を表示することができます。
  ●干渉表示機能
  モデル同士の干渉部分を確認することができます。

  高品質レンダリングでリアリティを追求
  リアルなプレゼンテーションを実現するレンダリング機能を標準搭載。光源位置を自由に設定でき、多彩な質感表現も可能です。

  IGES入出力をはじめ、多彩なファイル入出力機能
  3次元CAD/CAMへのデータ受け渡しに便利な、IGES入出力、Parasolid入出力機能を搭載。
  3Dプリンタや造型機へのデータ出力に役立つSTL出力も標準搭載しています。
  2次元図面データへの入出力、インターネット閲覧用の超軽量フォーマット、プレゼンテーション用の画像データの出力機能もあるため、幅広い分野での3次元モデルの活用を実現しています。

• 2次元図面との連携機能

  ●3次元モデルから2次元図面生成
  作成したモデルから3面図や断面図、アイソメ図を作成できます。2D図面生成後の寸法計測も可能です。
  ●テクニカルイラストの作成にも便利
  隠線処理をおこなって3次元モデルの線画を出力することもできます。

フォトロン PHOTRON 図脳RAPID3DPRO Ver.8.5 の商品スペック
