YOKE
825101405 [YOKE スーパーポイント M24X30 3.4t]

YOKE 825101405 の 商品概要

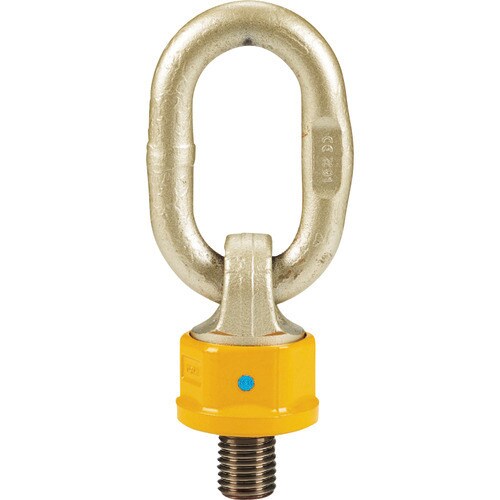

• YOKE スーパーポイント M24X30 3.4t

  ●ボールベアリング内蔵で、滑らかな動きです。
  ●取付面に対して、リング部が230°可動、軸方向に対しては360°回転します。
  ●JIS型アイボルトでは不可能であった、横吊り作業や引き起こし作業が可能です。
  ●大型金型の移動、反転作業に。
  ●大型コンクリート製品の移動、設置作業に。
  ●重量部材、機械装置などの移動、搬入、設置に。
  ●基本使用荷重（t）：縦吊り：3.4 / 90°横吊り：1.7
  ●ボルトサイズ：M24 ×30
  ●寸法（mm）E：30
  ●寸法（mm）A：35
  ●寸法（mm）B：53
  ●寸法（mm）D：13
  ●寸法（mm）K：34
  ●寸法（mm）C：48
  ●寸法（mm）G：36.5
  ●寸法（mm）F：101
  ●寸法（mm）M：M24
  ●EN1677-1、ASME B30.26適合品
  ●DGUV GS-OA-15-04認証品
  ●安全率4倍
  ●締付トルク（N・m）：90-130
  ●鍛造合金鋼
  ●ボルトは表記の締付トルクに則って取り付けてください。
