Cayin カイン

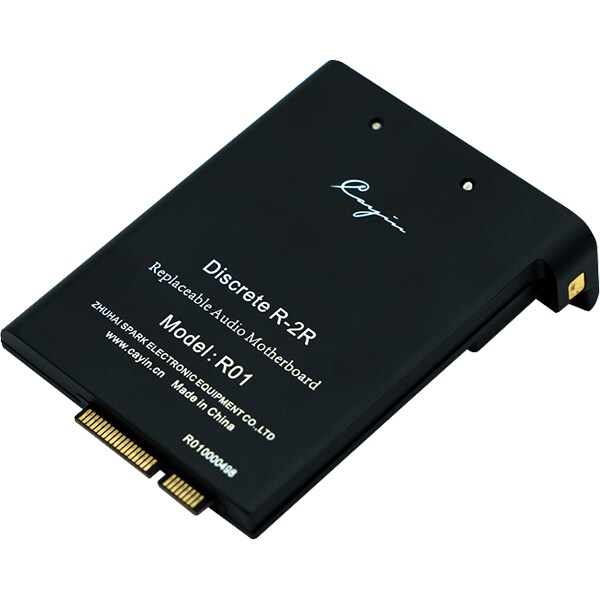

オーディオマザーボード・R-2Rラダー型DAC搭載 R01

Cayin カイン オーディオマザーボード・R-2Rラダー型DAC搭載 R01 の 商品概要

• 人生は驚きの連続だ

  オーディオマザーボードが徹底的に最適化されたオーディオソリューションを提案。
  ユーザーはA01、A02、T01、E01、E02から選択することが可能です。
  そして今、自然かつリアルなサウンドが特徴的なR2R DACを搭載するR01も選択可能。

• ディスクリート 24-Bit R-2R ラダー型抵抗ネットワーク

  R-2Rラダーの基本的な考え方は、2つの抵抗器のマッチドペアで、一つ目は“R”ともう一つはRの2倍の値を持つ”2R”です。
  Cayinでは、長期にわたる研究とテストの結果、R抵抗器として5.1kΩを採用し、2Rの抵抗器は10.2kΩで、特注品によってのみ利用が可能となるものです。
  24ビットのR-2Rデコードを実現するためには、1チャネルで48個（23 x Rと25 x 2R）、ステレオでは96個の抵抗器が必要です。
  R-2Rは、その自然でリアルなサウンドシグネチャーで有名であり、音楽愛好家にとって格別の音楽体験を提供します。

  ■超高精度な低TCR（抵抗の温度係数）超薄フィルム抵抗
  24ビットのR-2Rデコーダを実現するために、Cayinは極めて高い精度を実現し、温度変化に対しても安定している抵抗器を選びました。

• R-2R DACの実装

  デジタルオーディオブリッジ：異なるデジタルオーディオフォーマットを受信し、高精度な信号処理を行い、DSPフィルターに出力します。
  オーバーサンプリング補間フィルター：すべてのデジタルオーディオ信号を24Bit/768kHzのシリアルオーディオデータ信号のL/Rチャネルに変換します。
  シリアル・パラレル・シフトレジスタ：シリアルデータ信号をパラレルデータ信号に変換してDAC回路に送信します。
  24Bit ディスクリート R-2R型超高精度DAC：高精度のR-2Rラダー型抵抗ネットワークデジタル信号をアナログ信号に変換します。

• 妥協なきデザイン

  R-2R回路の基準電源には、左右のチャネルともに低ノイズ・高出力のLDOリニアレギュレーターを採用しています。
  卓越した電流性能、電源過渡応答への対応、高いPSRRと低ノイズ電源システムにより、24ビットR-2Rデコードの精度を確保しています。
  *PSRRとは、レギュレータ回路が出力信号に影響を与える可能性のある電源電圧の変動（リップル）を除去する能力のことです。
