ヤマハ YAMAHA

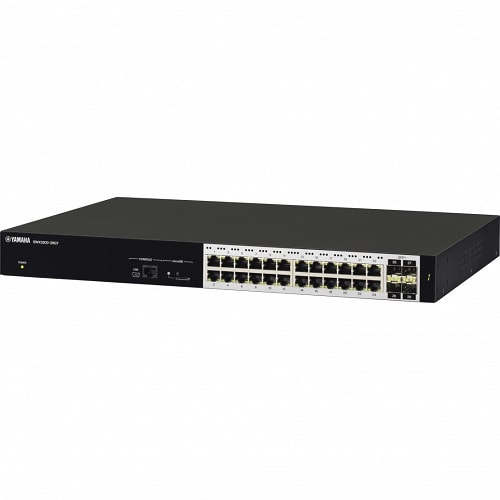

スタンダード L3スイッチ 24ポート SWX3200-28GTYC

ヤマハ YAMAHA スタンダード L3スイッチ 24ポート SWX3200-28GTYC の 商品概要

• スタック機能

  ヤマハのネットワーク機器では初めてスタック機能を搭載しました。大規模ネットワークの構築の際、ネットワークの障害対策を目的として、経路だけでない機器の冗長化の手段として機能します。また、一般的なVRRPを用いる方法と比べて、待機スイッチが不要となるため、スイッチの利用効率を高めることができます。
  さらに、1台のスイッチのポート数では足りない場合に、仮想的に複数台のスイッチを1台のスイッチであるように動作させることで、ポートを容易に増設することが可能です。
  ※スタック機能を使用する場合には、別売りのダイレクトアタッチケーブル『YDAC-10G-1M』『YDAC-10G-3M』を使用してください。

• セキュリティー機能の強化

  より強固なセキュリティーが必要なネットワークに対応するため、インテリジェントL2スイッチ「SWX2300シリーズ」で採用したMACアドレス認証およびIEEE 802.1X認証に加え、新たにWeb認証に対応します。また、新たに認証機能の併用に対応し、1台のスイッチで複数の認証機能が使用可能です。
  さらに、MACアドレスをベースとした通信許可端末の制限を行うポートセキュリティー機能を搭載しており、通信を許可する端末をあらかじめ登録しておくことで、不正なアクセスがあった場合にパケット破棄やポートをシャットダウンさせることができます。

• 充実した管理/設定機能

  WebGUIによる可視化機能「LANマップLight」を搭載しており、コマンド入力による設定ではなく、グラフィカルな画面でスイッチの設定が可能です。「LANマップLight」では、スイッチとは別に監視装置を用意する必要がなく、スイッチ単体でループや端末の異常状態などを確認することが可能です。コマンドによる設定は、業界標準のコマンド体系となっており、設定に際して、新たな学習は不要です。
  また、SNMPやRMONなどにも対応しているため、従来からの機器や設備でネットワーク監視を行うこともできます。さらに、ヤマハ社スイッチ製品としてはmicroSDカードスロットを初めて搭載しました。内部に蓄積したデータのバックアップやファームウェアの起動・更新手段として、microSDカードが使用可能です。

• 精度の高い端末の死活監視機能

  監視方法の組み合わせ（PING疎通確認、LLDP定期通信、受信スループット）による、高精度な端末の死活監視が可能です。異常検出時の動作（メール通知、SNMP/L2MSトラップ通知）も選択可能です。

  パフォーマンス観測
  CPUやメモリーの使用量、トラフィック量を定常的に観測。大規模ネットワークの保守運用業務の負担となっている、機器の稼働状況や通信状況の把握を容易にします。また、期間（時間/日/週/月）ごとの変動データを1年分蓄積します。蓄積データやライブデータはダッシュボード画面で確認できます。
  蓄積データはmicroSDカードへのバックアップやPCへの保存も可能です。短期的な通信状況の把握や、長期的な需要予測、将来の設備設計に活用できます。
  ※データの蓄積にはmicroSDカードが必要です。

• スペック

  ●インターフェース
  ・LANポート数：24（1G/100M/10M）（※4）
  ・SFPスロット数：-
  ・SFP＋スロット数：4
  ・microSDスロット：1スロット（SDHC対応）
  ・コンソールポート：1ポート（RJ-45）, 1ポート（USB mini-B）
  ・オートネゴシエーション：〇
  ・Auto MDI/MDI-X：〇
  ●PoE
  ・PoE給電可能ポート：-
  ・給電方式：-
  ・最大給電能力（1 ポートあたり）：-
  ・最大給電能力（装置全体）：-
  ●性能
  ・スイッチング容量：128Gbit/s
  ・転送能力 （※1）：95.24Mpps
  ・レイテンシー （※2）：1.3μs/2.5μs/5.4μs/36.9μs（10G/1G/100M/10M）
  ・最大MACアドレス登録数：16384
  ・フレームバッファー：1.5MB
  ・ジャンボフレーム対応サイズ：最大10,240byte
  ●リンクアグリゲーション
  ・リンクアグリゲーション：スタティック設定, LACP（IEEE 802.3ad）
  ●Layer2
  ・VLAN：ポートベースVLAN, タグVLAN（IEEE 802.1Q）, プライベートVLAN, Voice VLAN, マルチプルVLAN
  ・最大VLAN数：256（VLAN ID 1～4,094） （※6）
  ・スパニングツリー：STP（IEEE 802.1D） （※5）, RSTP（IEEE 802.1w） （※5）, MSTP（IEEE 802.1s）
  ・ループ検出：〇
  ●Layer3
  ・基本設定：ARP, IP interface（IPv4, IPv6）, ICMP（IPv4, IPv6）, DNSクライアント, DNSリレー, ディレクテッドブロードキャスト転送
  ・デフォルトG/W 冗長化：VRRP（v3）
  ・スタティックルーティング：〇
  ・ダイナミックルーティング：OSPF（v2/v3）, RIP（v1/v2）, RIPng
  ・ポリシーベースルーティング：〇
  ●IPマルチキャスト
  ・Layer2：IGMP Snooping（v1/v2/v3）, MLD Snooping（v1/v2）
  ・Layer3：IGMP（v2/v3）, PIM
  ●制御
  ・ACL：IPv4 ACL, IPv6 ACL, MAC ACL
  ・QoS：送信キュー割当て（CoS, DSCP, ポート優先度）, ポリシーベースQoS（個別ポリサー, 集約ポリサー）, プレマーキング（CoS, ToS, DSCP）, リマーキング（CoS, ToS, DSCP）, スケジューリング（SP, WRR）, 輻輳制御（Tail Drop）, シェーピング（ポート単位, 送信キュー単位）
  ・フロー制御：IEEE 802.3x（全二重）, バックプレッシャー（半二重）, HOLブロッキング防止
  ・ストーム制御：〇
  ●管理/設定
  ・管理プロトコル：SNMP（v1/v2c/v3/Private MIB）, RMON（v1/v2）
  ・セキュリティー, 認証機能：ポート認証（IEEE 802.1X認証, MACアドレスベース認証）, Web認証, ダイナミックVLAN, ポートセキュリティ, RADIUSサーバー
  ・プログラム管理：TFTPによる更新, Web GUIによる更新, microSDカードからの更新/起動
  ・ロギング機能：メモリに蓄積, SYSLOGでの出力, 定期的なログのバックアップ機能
  ・ログ記憶容量：最大10,000行
  ・サポート機能：ポートミラーリング, ポートシャットダウン, リンクスピードダウンシフト, パケットカウンタ, 省電力モード（IEEE 802.3az EEE）, DHCP（サーバ, クライアント）, 時刻管理（手動設定, SNTP）, スケジュール機能, システム自己診断機能
  ・L2MSマスター （※3）：L2MSスレーブの管理, LANマップLight（スレーブ/端末管理, スナップショット, メール通知, 機器一覧, タグVLAN設定, マルチプルVLAN設定, 一覧マップ）
  ・L2MSスレーブ （※3）：L2MSマスター（※3）の Web GUI による状態表示, ネットワーク構成表示
  ・スタック：〇（最大2台） （※7）
  ・CONFIGスイッチ：-
  ・設定手段：Web GUIによる設定, コンソール/TELNETによるコマンドを使用した設定, TFTPによるダウンロード/アップロード, microSDカードからのコピー/起動
  ・GUIの推奨ブラウザー：・Windows：Microsoft Edge, Google Chrome, Mozilla FireFox ・macOS： Safari・iPadOS： Safari（※8）
  ●ハードウェア
  ・状態表示インジケーター（前面）：POWER, microSD, LINK/ACT, SPEED, Stack ID
  ・動作環境条件：周囲温度 0～50℃, 周囲湿度 15～80％（結露しないこと）
  ・電源：AC100～240V（50/60Hz） （※9）, 電源内蔵（電源スイッチなし）, 電源インレット（3極コネクター, C14タイプ）
  ・最大消費電力（皮相電力）、最大消費電流、発熱量：26.8W（45.9VA）, 0.51A, 96.5kJ/h
  ・エネルギー消費効率（W/（Gbit/s））：-
  ・最大実効伝送速度（Gbit/s）：-
  ・測定時ポート速度とポート数：-
  ・筐体：金属筐体, ファン：2基
  ・電波障害規格、環境負荷物質管理：VCCIクラスA, RoHS対応
  ・外形寸法：440（W）×44（H）×300（D）（突起物を除く）mm
  ・質量（付属品含まず）：3.7kg
  ・付属品：電源ケーブル（3ピンプラグ）, 電源抜け防止金具, 取扱説明書（保証書含）, レッグ, ダストカバー（SFP＋スロット取付け済み）, ラックマウント用金具＆ネジ
  ・オプション：RJ-45コンソールケーブル, SFPモジュール, SFP＋モジュール, ダイレクトアタッチケーブル
  ・仕様対象ファームウェア：Rev.4.00.24（※10）
  （※1）フレームサイズ64Byte時（ノンブロッキング）です。
  （※2）RFC2544に準じた測定値（ストア＆フォワード方式, フレームサイズ64Byte）です。
  （※3）L2MS（Layer2 Management Service）は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSスレーブ対応機種は、技術情報（RTpro）サイトにて公開しております。
  （※4）1000BASE-T、100BASE-TX、10BASE-Tに対応しています。
  （※5）STPおよびRSTPは、MSTPの下位互換により対応します。
  （※6）VLAN ID 1はデフォルトVLAN IDです。
  （※7）発売後提供予定のファームウェアでスタックの最大数は4まで拡張予定です。
  （※8）ブラウザーのバージョンは、最新バージョンにしてご利用いただくことを推奨します。また、最新のWebブラウザー対応状況は、技術情報（RTpro）サイトにて公開しております。
  （※9）付属の電源ケーブルを使用する場合は、日本国内AC100Vのみ使用可能です。
  （※10）最新プログラムは、技術情報（RTpro）サイト上に公開しております。
