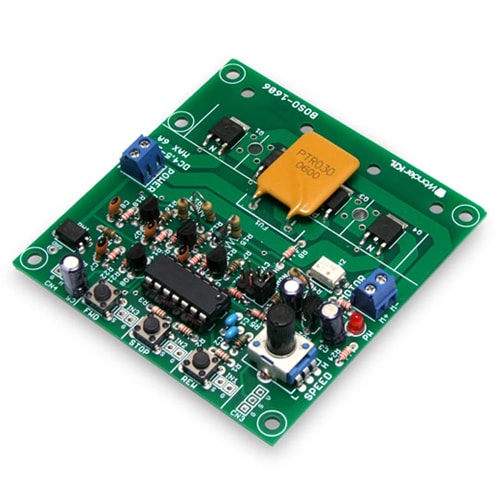

BOSO-1606 [DCモーターコントローラ 3キット]

ワンダーキット WonderKit
大電流駆動用FETによるHブリッジドライバ回路を使用したDCモーターコントローラです。
価格：￥2,970（税込）
ゴールドポイント：297 ゴールドポイント（10％還元）（￥297相当）
お届け日：お取り寄せ
日本全国配達料金無料
メーカー：共立プロダクツ
販売開始日： 2023/04/14
お取り扱い： のお取り扱い商品です。

カテゴリランキング

店舗受け取りが可能です
マルチメディアAkiba、マルチメディア梅田、マルチメディア博多にて24時間営業時間外でもお受け取りいただけるようになりました

お客様へのおすすめ【PR】

ワンダーキット WonderKit BOSO-1606 の 商品概要

  • ハイパワーMAX6A仕様！ 回転速度制御可能なDCモーターコントローラ

    ・大電流駆動用FETによるHブリッジドライバ回路を使用したDCモーターコントローラです。
    ・電流容量は平均値で「3A」最大で「6A」まで対応しています。
    ・本体基板上のスイッチ、ボリウムで、正転、逆転、停止、速度制御（PWM）を行うことができます。
    ・過熱保護、過電流保護機能により異常が発生したときは自動的にリセットされモーターを停止させます。
    ・モーターの回転検出も行っているので、逆回転動作時に過負荷にならないよう停止を確認して逆回転動作に入る機能も付いています。
    ・ケースは防水型ケース「タカチ WP11-15-4C など」（別売）に対応しています。（要穴あけ加工）

ワンダーキット WonderKit BOSO-1606 の商品スペック

その他 ●電源電圧：DC4.5V～16.0V（汎用ねじ止め端子）
●配線材対応：AWG26～16
●動作電流（制御回路のみ[回転停止状態]）：約20mA[4.5V時],約50mA[16V時]
●モーター駆動電流：平均値 ～3A（常時 環境温度25℃時）最大値 ～6A（約180s間 環境温度25℃時）※環境温度が上がる程使用できる電流値は下がります。
●モーター駆動電圧：電源電圧と同じ※駆動電流値に応じて少し電圧が下がることがあります。
●スイッチ入力：3系統（正転/逆転/停止）※それぞれ2ピン引き出し端子あり
●回転速度制御：PWM方式（1KHz） 0～100％※3ピン外付けボリウム引き出し端子あり
●動作モード：3モード（・ノーマル：各SWを一回押して、回転または停止・ホールド：SWを押してい間、回転、離すと停止（STOP SWは無効）・サイクリック：各SWを押して回転、そのSWをもう一回押して停止（STOP SWは無効））
●保護機能：・過熱保護 約110℃（制御素子温度）・過電流保護 6A（約 180s）, 12A（約 3s）※各保護機能が働いた場合、リセット動作します。
●基板サイズ：74.8（W）×77.0（D）×24（H）mm
●放熱器：取り付け可（16P16 L25-YB ×4個（別売））
●ケース：ケースはタカチの防水型ケースWP11-15-4C 、WP11-15-4G（別売）に対応しています。W110×D150×H40 mm（要穴あけ加工）
●注意事項：・スイッチ類、電源などの配線用に各ケースは別途穴あけ加工が必要です。・環境温度が上がる程使用できる電流値は下がります。・駆動電流値に応じて少し電圧が下がることがあります。・各保護機能が働いた場合、リセット動作します・外観、仕様は予告なく内容を変更することがありますので、あらかじめご了承下さい。
