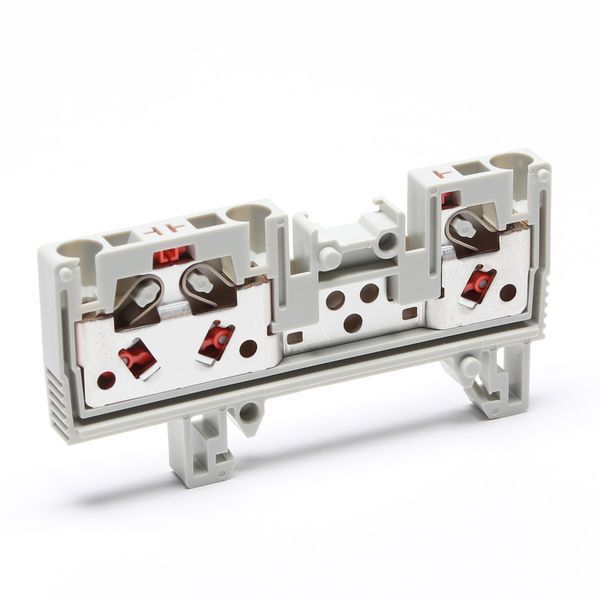

VTZ-2.5/3 [VTZシリーズ レール付型端子台 1:2結線 1個]
    • 東洋技研 VTZ-2.5/3 [VTZシリーズ レール付型端子台 1:2結線 1個]

    • ¥14415 ゴールドポイント(10%還元)
    • お取り寄せ日本全国配達料金無料
VTZ-2.5/3 [VTZシリーズ レール付型端子台 1:2結線 1個]
画像にマウスを合わせると上部に表示
100000001008198373

東洋技研
VTZ-2.5/3 [VTZシリーズ レール付型端子台 1:2結線 1個]

東洋技研
端子台VTZシリーズ。スプリングロック式のため、電線のフェルール処理で差し込むだけのプッシュイン簡単結線。振動に強く、増し締め不要。IEC(DIN)35mmレールに装着可能。端子台と同形状のアース端子台をIEC(DIN)35mmレールに取り付けることにより簡単にアース接続が可能。本体、側板はUL規格認定樹脂の採用により高難燃性(UL94V-0)。工具なしで中間板の追加取付け・取外しが可能。
価格:¥144(税込)
ゴールドポイント:15 ゴールドポイント(10%還元)(¥15相当)
お届け日:お取り寄せ
日本全国配達料金無料
メーカー:東洋技研
販売開始日: 2023/11/29
お取り扱い: のお取り扱い商品です。
店舗受け取りが可能です
マルチメディアAkibaマルチメディア梅田マルチメディア博多にて24時間営業時間外でもお受け取りいただけるようになりました

東洋技研 VTZ-2.5/3 の 商品概要

  • 特長

    ●端子台VTZシリーズ
    ●スプリングロック式のため、電線のフェルール処理で差し込むだけのプッシュイン簡単結線
    ●振動に強く、増し締め不要
    ●IEC(DIN)35mmレールに装着可能。端子台と同形状のアース端子台をIEC(DIN)35mmレールに取り付けることにより簡単にアース接続が可能
    ●本体、側板はUL規格認定樹脂の採用により高難燃性(UL94V-0)
    ●工具なしで中間板の追加取付け・取外しが可能
  • 注意

    ●※本製品VTZシリーズは表示機能が特長のため、DIN46228準拠の絶縁スリーブ付棒圧着端子の使用を推奨しております。裸線でもご使用頂けますが、表示機能が満たされない可能性がございますのでご了承ください。また、平型棒圧着端子や棒型圧着端子もご使用頂けますが、表示機能が満たされない、絶縁がされないなど注意事項がございますので、ご使用の際はメーカー技術・営業所までお問合せください。表示部の動作については、樹脂の特性上使用環境において戻りに多少の誤差が生じる場合があります。
    ●圧着工具TA-210で圧着したフェルール端子及び板状に圧着したフェルール端子はVTZシリーズにご使用できませんのでご注意ください。
    ●結線時に使用するドライバーは、必ず同メーカー製品、またはIN5264に準拠した指定寸法ドライバーをご使用ください。サイズが異なりますと、端子台内部を破損する恐れがあります。また、アース端子台の取外しの際も、上記同様ドライバーをご使用ください。取外しが出来ない、レール取付け部の破損などのおそれがあります。
    ●結線は電源を切り、確実に行ってください。感電・短絡・焼損の原因となります。
    ●電線の端末処理は寸法を守ってください。
    ●使用電線は各シリーズの定格仕様にあったサイズを使用してください。
    ●1つのスプリングに対して電線は1本の接続としてください。

東洋技研 VTZ-2.5/3 の商品スペック

その他 ●結線タイプ:1:2結線
●色:グリーン
●適合電線サイズ(JIS)(mm2):0.08(20A)、1.25(20A)、2(20A)、2.5(20A)
●電線サイズ(AWG):-
●定格絶縁電圧(V):AC・DC800
●定格通電電流(A):20A
●UL認定仕様:電線サイズ/AWG28~14、定格絶縁電圧/AC・DC600V、定格通電電流/20A
●TUV認定仕様:電線サイズ/AWG28~14、定格絶縁電圧/AC・DC600V、定格通電電流/20A
●端子間ピッチ(mm):5.20
●形状:1段
●適合圧着端子:DIN46228-4準拠
●電線むき長さ(mm):8~10
●結線方式:スプリングロック
●取付方法:DIN35mm
●本体:66ナイロン樹脂 UL94V-0
●周囲温度(℃):-25~+60(氷結又は結露しないこと)
●相対湿度(%):45~85
●保存温度(℃):-40~+80
●温度上昇:導電金具の温度上昇値35℃以下
●絶縁抵抗:各充電部相互間及び各充電部と取付金属板間で200MΩ以上(DC500Vメガにて)
●商用周波耐電圧:3000V/1分間
●準拠規格:JIS C 8201-7-1、NECA C 2811(級JIS C 2811)
●適合アクセサリー(別売):側板(通電部絶縁用)/VTZ-2.5/3E、記名板/AM-10、レール/DAV4-1000、止め金具/HDV-2
