ガスケット溝幅測定限界ゲージ 合否規格JPI-7S-23 GSW-4
ショッピングカートに入れる

    • 新潟精機 SK ガスケット溝幅測定限界ゲージ 合否規格JPI-7S-23 GSW-4

    • ￥5,580558 ゴールドポイント（10％還元）
    • お取り寄せ日本全国配達料金無料
ガスケット溝幅測定限界ゲージ 合否規格JPI-7S-23 GSW-4
画像にマウスを合わせると上部に表示
100000001009376102

新潟精機 SK
ガスケット溝幅測定限界ゲージ 合否規格JPI-7S-23 GSW-4

新潟精機 SK

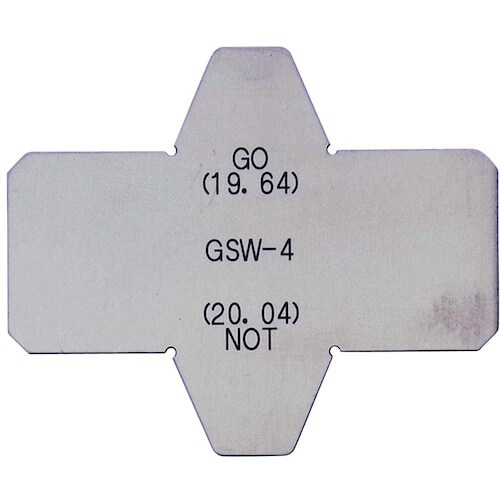

リングジョイントガスケットを取り付ける、フランジの溝幅の合否を判定する限界ゲージです。GO/NOTの規格はJPI-7S-23に沿っています。
希望小売価格：￥7,040
価格：￥5,580（税込）（希望小売価格より￥1,460の値引き）
ゴールドポイント：558 ゴールドポイント（10％還元）（￥558相当）
お届け日：お取り寄せ
日本全国配達料金無料
メーカー：新潟精機
販売開始日： 2025/09/08
お取り扱い： のお取り扱い商品です。
店舗受け取りが可能です
マルチメディアAkiba、マルチメディア梅田、マルチメディア博多にて24時間営業時間外でもお受け取りいただけるようになりました

新潟精機 SK ガスケット溝幅測定限界ゲージ 合否規格JPI-7S-23 GSW-4 の 商品概要

  • 特徴

    リングジョイントガスケットを取り付ける、フランジの溝幅の合否を判定する限界ゲージです。GO/NOTの規格はJPI-7S-23に沿っています。

新潟精機 SK ガスケット溝幅測定限界ゲージ 合否規格JPI-7S-23 GSW-4 の商品スペック

その他 ●フランジ溝幅（mm）：19.84
●GO（mm）：19.64
●NOT（mm）：20.04
●フランジ溝深さ（mm）：12.7
●フランジ溝底のすみの半径（mm）：1.5
●フランジ溝幅の許容差（mm）：±0.20
●フランジ溝深さの許容差（mm）：＋0.41
●フランジ溝底のすみ半径の許容差1.5mm以下（mm）：＋0.8
●フランジ溝底のすみ半径の許容差1.5mm超え（mm）：±0.8
●適用リング番号：42、47、70、74、88、89、93、94、95
●フランジ溝幅（mm）：19.84
●GO（mm）：19.64
●NOT（mm）：20.04
●フランジ溝深さ（mm）：12.7
●フランジ溝底のすみの半径（mm）：1.5
●フランジ溝幅の許容差（mm）：±0.20
●フランジ溝深さの許容差（mm）：＋0.41
●フランジ溝底のすみ半径の許容差1.5mm以下（mm）：＋0.8
●フランジ溝底のすみ半径の許容差1.5mm超え（mm）：±0.8
●角度の許容差（°）：±0.5
●本体：ステンレス
