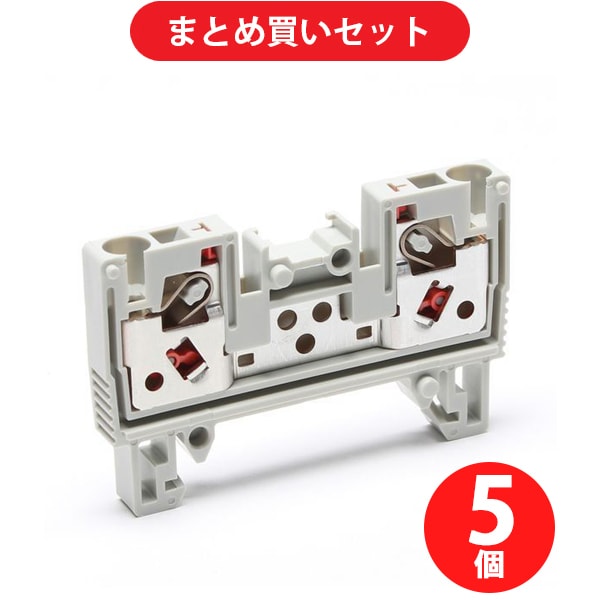

東洋技研 VTZ-2.5/2 VTZシリーズ レール付型端子台 1：1結線 ×5個セット

東洋技研 VTZ-2.5/2 VTZシリーズ レール付型端子台 1：1結線 ×5個セット の 商品概要

• 特長

  ●端子台VTZシリーズ
  ●スプリングロック式のため、電線のフェルール処理で差し込むだけのプッシュイン簡単結線
  ●振動に強く、増し締め不要
  ●IEC（DIN）35mmレールに装着可能。端子台と同形状のアース端子台をIEC（DIN）35mmレールに取り付けることにより簡単にアース接続が可能
  ●本体、側板はUL規格認定樹脂の採用により高難燃性（UL94V-0）
  ●工具なしで中間板の追加取付け・取外しが可能

• 注意

  ●※本製品VTZシリーズは表示機能が特長のため、DIN46228準拠の絶縁スリーブ付棒圧着端子の使用を推奨しております。裸線でもご使用頂けますが、表示機能が満たされない可能性がございますのでご了承ください。また、平型棒圧着端子や棒型圧着端子もご使用頂けますが、表示機能が満たされない、絶縁がされないなど注意事項がございますので、ご使用の際はメーカー技術・営業所までお問合せください。表示部の動作については、樹脂の特性上使用環境において戻りに多少の誤差が生じる場合があります。
  ●圧着工具TA-210で圧着したフェルール端子及び板状に圧着したフェルール端子はVTZシリーズにご使用できませんのでご注意ください。
  ●結線時に使用するドライバーは、必ず同メーカー製品、またはIN5264に準拠した指定寸法ドライバーをご使用ください。サイズが異なりますと、端子台内部を破損する恐れがあります。また、アース端子台の取外しの際も、上記同様ドライバーをご使用ください。取外しが出来ない、レール取付け部の破損などのおそれがあります。
  ●結線は電源を切り、確実に行ってください。感電・短絡・焼損の原因となります。
  ●電線の端末処理は寸法を守ってください。
  ●使用電線は各シリーズの定格仕様にあったサイズを使用してください。
  ●1つのスプリングに対して電線は1本の接続としてください。
